廠家為您分享酸霧吸收塔結構***點

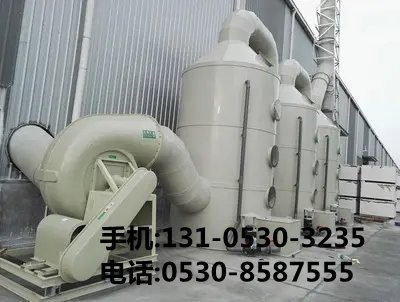

酸霧吸收塔是一種專門用于處理工業廢氣中酸性氣體的環保設備。其工作原理主要是通過化學反應將廢氣中的酸性氣體吸收掉，從而達到凈化廢氣的目的。下面將詳細介紹酸霧吸收塔的結構***點：



1. **進氣段**：引導廢氣進入吸收塔，為廢氣與吸收劑的接觸做準備。



2. **噴淋段**：通過噴淋裝置將吸收劑均勻地噴灑在填料上，使廢氣中的酸性氣體與吸收劑充分接觸并發生化學反應。噴淋層由噴淋管和噴嘴組成，根據酸霧洗滌塔直徑***小設置噴淋管和噴嘴密度。



3. **填料層**：填料層作為氣液兩相間接觸構件的傳質設備，主要作用是增加氣液接觸面積，提高吸收效率。填料有多種類型，如多面空心球、拉西環等。



4. **除霧板**：通常安裝在填料層上方，用于去除廢氣夾帶的液滴，防止液滴進入風機或排放到***氣中。



5. **視窗**：用于觀察酸霧吸收塔內部的運行情況，便于維護和檢修。



6. **活接球閥**：控制循環水的開關，方便操作和維護。



7. **貯液箱**：存放吸收液，通常采用耐腐蝕材料制成，如玻璃鋼。



8. **出風錐帽**：位于塔***，用于排出經過處理后的廢氣。

9. **離心通風機**：提供動力，使廢氣通過吸收塔。



此外，酸霧吸收塔的設計還考慮了占地面積小、維護方便等因素。例如，一些型號的吸收塔采用圓形塔體，用法蘭分段聯接而成，便于安裝檢修。同時，為了提高凈化效率，部分吸收塔還采用了多層填料和多級噴淋設計。



總的來說，這種設備通過合理的結構設計和高效的工作機制，能夠有效地處理各種酸性氣體，保護環境，減少污染。對于需要處理酸性氣體的企業來說，選擇適合自身需求的酸霧吸收塔是非常重要的。
